PACK電池包的分類與組成，PACK電池包的五大組成

下邊來帶大家一起看看本文：“PACK電池包的分類與組成，PACK電池包的五大組成”。

什么叫PACK電池包?

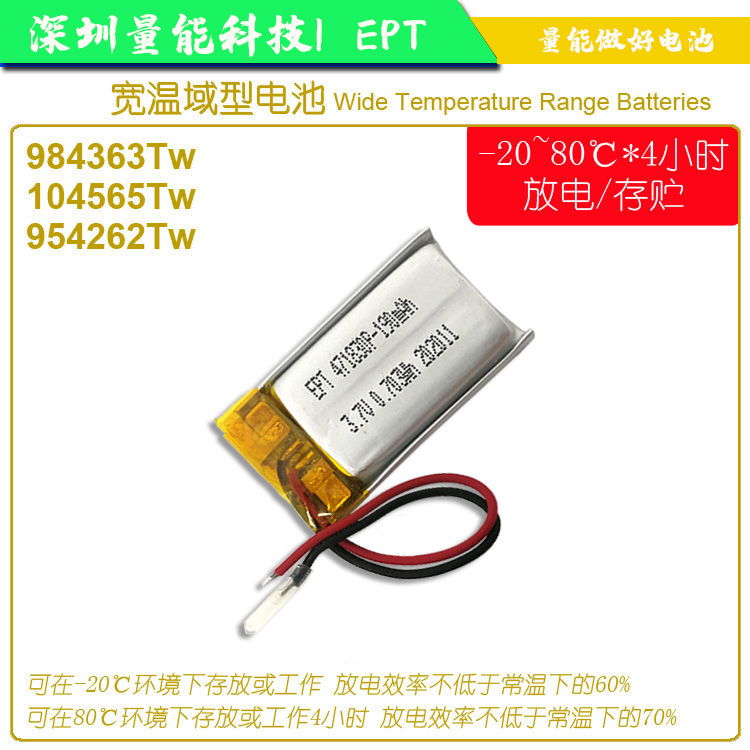

電芯作為PACK的核心組成，尤其是以電芯的外形歸類主流可分為三大類：方殼、圓柱、軟包(聚合物電池)。正負極片通過獨特的方式封裝到相應塑料外殼里邊。

首先要了解鋰電池單體、鋰電池模組和鋰電池包的大概區分：

電池單體：組成電池組和電池包的最基本的元素，一般能提供的電壓是3v-4v之間;

電池組(Batteries)：若干個單體集合，構成一個單一的物理模塊，提供更高的電壓和容量;

電池包：主要是由多個電池組集合而成的，與此同時，還增加了bms系統(bms)等，其實就是電池廠最后提供給用戶的產品。

PACK電池包的五大組成

主要包括電池模塊、機構系統、電氣系統、熱管理系統和BMS幾個部分。

電池模塊：如果把電池PACK比作一個人體，那么模塊就是“心臟”，負責儲存和釋放能量，為汽車提供動力。

機構系統：主要是由電池PACK上蓋、托盤、各種不銹鋼支架、端板和螺栓組成，可以看作是電池PACK的“骨骼”，起到支撐、抗機械沖擊、機械振動和環境保護(防水防塵)的作用。

電氣系統：主要是由高壓跨接片或高壓線束、低壓線束和繼電器組成。高壓線束可以看作是電池PACK的“大動脈血管”，將動力電池系統心臟的動力不斷傳送至各個所需要的部件中，低壓線束則可以當作電池PACK的“神經網絡”，實時傳輸數據檢測信號和控制信號。

熱管理系統：熱管理系統主要包括4類：風冷、水冷、液冷、相變材料。以水冷系統為例，熱管理系統主要是由冷卻板，冷卻水管、隔熱墊和導熱墊組成。熱管理系統相當于是給電池PACK裝了一個空調。

BMS：BatteryManagementSystembms系統，可以看作是電池的“大腦”。主要是由CMU和BMU組成。
